陶氏反滲透膜出現(xiàn)磷酸鈣結(jié)垢的情況不太普遍，但是自從反滲透用于市政廢水的處理時(shí)情況就變了，目前由于水資源的短缺，市政廢水循環(huán)再利用成為陶氏反滲透膜的主要應(yīng)用領(lǐng)域之一，伴隨這種大規(guī)模應(yīng)用領(lǐng)域的出現(xiàn)，需要采取針對陶氏反滲透膜磷酸鹽結(jié)垢的預(yù)防措施。
磷是自然界的豐度元素，存在于許多化合物中，在天然水和廢水中，含磷化合物的存在形式為：
? 顆粒狀磷酸鹽；
? 正磷酸鹽（PO43–），根據(jù)pH值的不同，正磷酸鹽的表現(xiàn)形態(tài)為H3PO4，H2PO4–，HPO42–，和PO43–，在中性廢水中，H2PO4–和HPO42–為主要成份；
? 聚合磷酸鹽，這是紡織品洗滌劑或其它洗滌產(chǎn)品中的重要成份，因產(chǎn)品的種類而異，一般含有2~7個(gè)磷原子；
? 有機(jī)磷，它是生命體的必需元素。
常見的含磷礦為磷灰石，這是含有各種OH–，Cl–，和F–基團(tuán)的磷酸鈣，其它的含磷礦物質(zhì)有時(shí)含有鋁或鐵，下列含磷化合物的溶解度偏低，會(huì)引起系統(tǒng)運(yùn)行出現(xiàn)陶氏反滲透膜結(jié)垢。

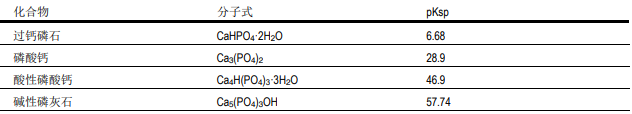

低溶解度含磷化合物
據(jù)報(bào)道，磷酸鈣和磷灰石在中性或堿性條件下，不易溶解，但可以溶解在酸中。磷酸鋁和磷酸鐵在中等酸性條件下，也不易溶解，這樣在陶氏反滲透膜系統(tǒng)預(yù)處理階段，除去鋁和鐵就十分重要，由于磷化學(xué)的復(fù)雜性，也就難以預(yù)測發(fā)生陶氏反滲透膜磷酸鹽垢的范圍。
為了降低陶氏反滲透膜磷酸鹽結(jié)垢的風(fēng)險(xiǎn)，降低正磷酸根的同時(shí)還應(yīng)及其注重降低鈣、氟和鋁的濃度，市面上也有適宜的阻垢劑可供選擇。在某市政廢水處理廠，對陶氏反滲透膜表面上磷酸鹽垢的分析表明，主要成份為鈣和磷并伴有少量的鋁，可在pH2.4~2.8左右采用檸檬酸進(jìn)行清洗。建議采用的預(yù)防措施是將進(jìn)水pH減低到6。
